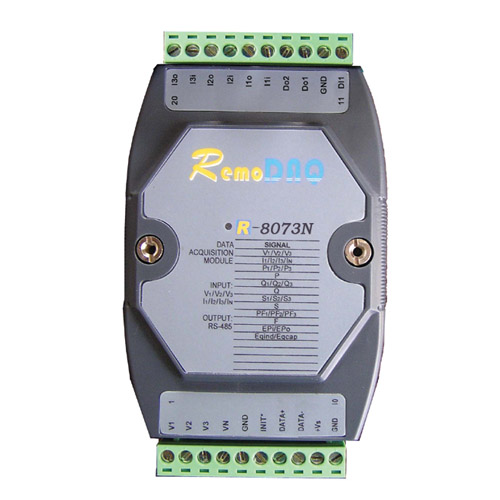

規格 | R-8073N（內置互感器）/ R-8073W（外置互感器） |
被測路數 | 三相電流、電壓，1路DI，2路DO |
互感器位置 | 內置（R-8073N） |
被測參數 | 三相電壓Ua、Ub、Uc；三相電流Ia、Ib、Ic；有功功率P、無功功率Q、功率因數PF、頻率f、各相有功功率Pa、Pb、Pc；各相無功功率Qa、Qb、Qc；正向有功電度、反向有功電度、正向無功電度、反向無功電度等電參數 |
輸入頻率 | 47～75Hz |
電壓量程 | 10～5 00V，可通過外加電壓互感器及設定電壓變比測量較高電壓 |
電流量程 | 基本量程0～5A，可通過外加電流互感器及設電流變比測量較大電流 |
信號處理 | 16位A/D轉換，6通道，每通道均以4KHz速率同步交流采樣，模塊實時數據為1秒的真有效值（每秒刷新1次） |
過載能力 | 1.4倍量程輸入可正確測量；瞬間（10周波）電流5倍，電壓3倍量程不損壞 |
輸出接口 | RS-485/RS-232，可跳線選擇 |
通訊速率 | 1200/2400/4800/9600BPS |
通訊協議 | ASCII命令集及MODBUS/ASCII，MODBUS RTU協議 |
精度等級 | 電流、電壓0.2級，其他0.5級 |
參數設定 | 模塊地址、通訊速率、電壓電流變比可通過通訊接口設定 |
供電電源 | +10V～+30VDC（R-8073N）、220VAC（R-8073W） |
| 帶有上下限報警、缺相報警、過載報警、過壓報警、欠壓報警 內置實時鐘，提供年、月、日、時、分、秒信息，配備鋰電池 |
R-8073W/AC：三相多功能智能交流電量采集模塊，交流220VAC供電
（本產品新舊包裝混發）
