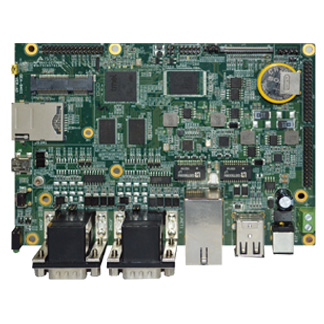

-基于ATMEL Cortex A5 CPU
- 4×RS232/RS485，2×CAN，4×USB，2×RJ45
-支持2G,3G,4G功能擴展
-帶擴展接口，可擴展GPS,2G,3G,4G，WIFI等應用
- 8×16bit AD
功能 | 描述 | |
處理器系統 | CPU | ARM Cortex-A5 SAMA5D3 |
內存 | 技術架構 | 512M，DDR2 |
網絡 | 控制器 | CPU內部集成2個網絡 |
硬件監測 | 看門狗定時器 | 0~255秒，提供看門狗例程 |
存儲 | SSD | EMMC 4/8/16GB,NAND FLASH與EMMC可選 |
SD | 1路Micro SD座 | |
串口 | COM0 | DEBUG口 |
COM1-COM4 | 3線制RS232，TX/RX支持TVS保護,485跳線可選,3線制RS232,CPU內部引出，TX/RX支持TVS保護， | |
COM5 | RS232 | |
USB | 2.0 HOST | 2路 |
1路 MINI PCIE接口，集成USB 信號，支持2G/3G/4G通訊卡 | ||
OTG | 1路 | |
顯示 | TTL LCD | CPU集成，適合給小尺寸LCD應用 |
觸摸屏 | 4線電阻觸摸屏，采用I2C總線TSC2007IPW觸摸控制方案 | |
擴展接口 | GPIO | 盡可能多引出來 |
AD | 8路，CPU自帶 | |
CAN | 2*CAN總線 | |
SPI | 2路SPI接口 | |
PWM | 2路PWM輸出 | |
I2C | 1路I2C接口 | |
SDIO | 1路 | |
音頻 | 接口 | MIC/耳機 |
功放 | 2W@8歐姆功放輸出 | |
功能按鍵 | KEYPAD | 擴展上、下、左、右方向按鍵，確定、返回功能鍵 |
RTC時鐘 | CR2302可充電電池供電，a) 可設定的系統RTC，精度要求：誤差小于±3秒/月 | |
電源 | 電源類型 | DC 12V輸入，支持電源反向及過壓保護 |
電源接口5.08mm | ||
電源功耗 | 待實際板測量 | |
工作環境 | 工作溫度 | -20°C ~ 70°C |
存儲溫度 | -40°C ~ 80°C | |
工作濕度 | 0% ~ 90%相對濕度, 無凝露 | |
存儲濕度 | 0% ~ 90%相對濕度, 無凝露 | |
外觀尺寸 | 尺寸 | SMT雙面加工，6層PCB，以最緊湊尺寸實現,以3.5"布局為衡量 |
重量 |
| |
